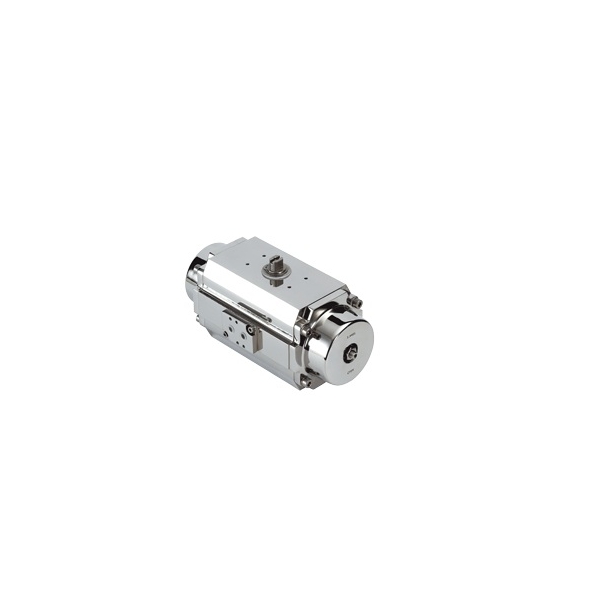

APi - Actionare pneumatica inox

Cod APi

APi - Actionare pneumatica inox destinata motorizarii robinetelor fluture sau robinetelor sfera, disponibile in 2 variante: dublu efect sau simplu efect. In cazul vanelor echipate cu actionare pneumatica simplu efect acestea pot fi dupa preferinta normal inchis sau normal deschis.

Mai multe detalii

CERERE OFERTĂ

Printare

Documente

Fişa tehnică APi

APi - Actionare pneumatica inox

Download (1.39M)

Detalii produs

Unghi operare 90°
Corp aluminiu
Indicator pozitie
Temperatura ambientala: -20°C/+95°C
Alimentare aer: max. 8 bar
Conexiune aer: 1/4"
Suport prindere ISO 5211 si DIN 3337
ATEX EEx II 2 G/D c pentru zonele 1, 2, 21 & 22
Conexiune electroventil pilot conform NAMUR VDI/VDE 3845

APi - Actionare pneumatica dublu efect inox

Cuplu Nm alim. aer 6 bar	ISO	Patrat	Model
13	F3/F5	11	API 42
18,5	F3/F5	11	API 50
33	F5	14	API 63
70,2	F5/F7	17	API 75
33	F5/F7	17	API 85
70,2	F7/F10	17	API 100
274,5	F7/F10	22	API 115
361,1	F7/F10	22	API 125

APS - Actionare pneumatica simplu efect inox

Cuplu Nm alim. aer 6 bar	ISO	Patrat	Model
5,1	F3/5	11	APSI 42
106,9	F3/F5	11	APSI 50
12,5	F5	14	APSI 63
25,3	F5/F7	17	APSI 75
37,8	F5/F7	17	APSI 85
60	F7/F10	17	APSI 100
106	F7/F10	22	APSI 115
127,5	F7/F10	22	APSI 125
