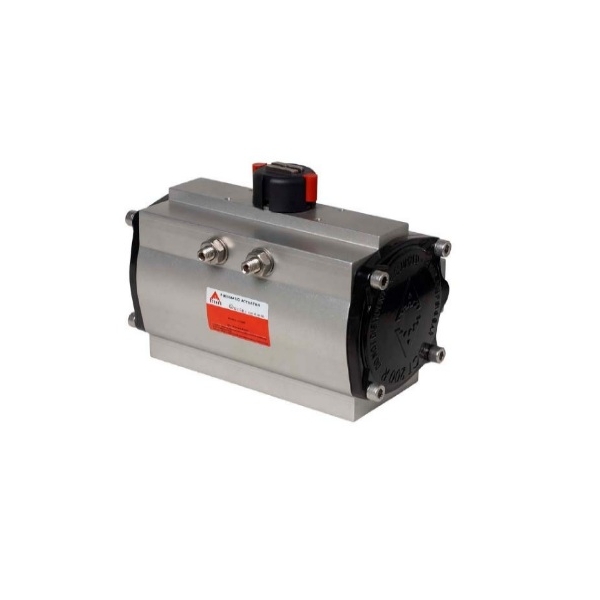

ACTREG - Actionare pneumatica

Cod ACTREG

ACTREG - Actionare pneumatica in varianta ADA = dublu efect sau ASR = simplu efect pentru robineti sfera sau robineti fluture .

Mai multe detalii

CERERE OFERTĂ

Printare

Documente

Fişa tehnică ACTREG

ACTREG - Actionare pneumatica

Download (809.16k)

Detalii produs

Unghi operare 90°±5°
Corp aluminiu
Indicator pozitie
Temperatura ambientala: -30°C/+100°C
Alimentare aer: max. 8 bar
Conexiune aer: 1/4"
Suport prindere ISO 5211
Anti-Ex II 2G/D c pentru zonele 1, 2, 21 & 22
Conexiune electroventil pilot conform NAMUR VDI/VDE 3845

ADA - Actionare pneumatica dublu efect

Cuplu Nm	ISO	Patrat	VDI/VDE	Tip
19	F04	11	NAMUR 2	ADA 20
38	F05	11	NAMUR 2	ADA 40
77	F05/F07	17	NAMUR 2	ADA 80
115	F05/F07	17	NAMUR 2	ADA 130
168	F07/F10	17	NAMUR 2	ADA 200
281	F07/F10	22	NAMUR 2	ADA 300
391	F10	22	NAMUR 2	ADA 500
667	F10/F12	27	NAMUR 2	ADA 850
965	F10/F14	36	NAMUR 2	ADA 1200
1379	F14	36	NAMUR 2	ADA 1750

ASR - Actionare pneumatica simplu efect, revenire cu arc

Cuplu Nm	ISO	VDI/VDE	Patrat	Tip
8	F4	NAMUR 2	11	ASR 20
14	F5	NAMUR 2	11	ASR 40
30	F5/F7	NAMUR 2	17	ASR 80
49	F5/F7	NAMUR 2	17	ASR 130
76	F7/F10	NAMUR 2	17	ASR 200
113	F7/F10	NAMUR 2	22	ASR 300
164	F10	NAMUR 2	22	ASR 500
277	F10/F12	NAMUR 2	27	ASR 850
363	F10/F14	NAMUR 2	36	ASR 1200
551	F14	NAMUR 2	36	ASR 1750
