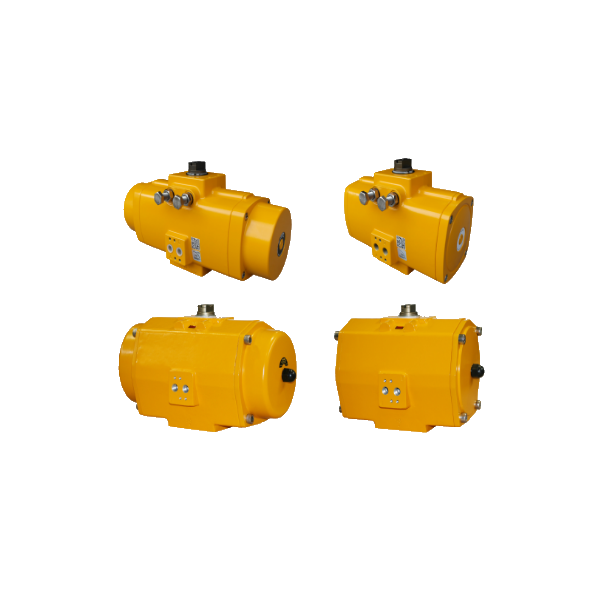

El-O-Matic - Actionare pneumatica

Cod PD - PE

El-O-Matic - Actionare pneumatica tip PD pentru varianta cu dubla actiune si tip PE pentru varianta simpla actiune, revenire la pozitia inintiala cu arc.

Mai multe detalii

CERERE OFERTĂ

Printare

Documente

Fişa tehnică PD - PE

El-O-Matic - Actionare pneumatica

Download (1.71M)

Detalii produs

CE Ex II 2G/D
Montaj conform ISO 5211
Prindere electroventil pilot si limit swithc conform NAMUR VDI/VDE 3845
Unghi operare 90° (adjustabil -5°/+10° & +80°/+95° pentru tipurile 25....600, si de la -3°/+10° & +80°/+93° pentru tipurile 950.....9000)
Carcasa aluminiu placat cu crom & polyurethane
Indicator pozitie
Temperatura ambientala: -20°C/+80°C
Alimentare aer: 8 bar
Conexiune aer comprimat: 1/8"

PD – Dubla actiune

TIP	Cuplu (Nm) alim. aer 6 bar	ISO pad	Patrat/ Stea	VDI/VDE
0012	15	F04	9	31x41
0025	27	F05/F03	11	30x80
0040	51	F05/F07	14	30x80
0065	77	F05/F07	14	30x80
0100	115	F07/F05	17	30x80
0150	183	F07/F10	17	30x80
0200	251	F10/F07	22	30x80
0350	436	F10/F07	22	30x80
0600	741	F12/F10	27	30x130
0950	1107	F14/F10	36	30x130
1600	1829	F16	46	30x130
2500	2922	F16	46	30x130
4000	4954	F25	55	30x130

PE – Simpla actiune

TIP	Cuplu (Nm) alim. aer 6 bar		ISO pad	Patrat/ Stea	VDI/VDE
TIP	deschis	inchis	ISO pad	Patrat/ Stea	VDI/VDE
0012	10	10	F04	9	31x41
0025	16	16	F05/F03	11	30x80
0040	30	30	F05/F07	14	30x80
0065	45	45	F05/F07	14	30x80
0100	68	68	F07/F05	17	30x80
0150	109	109	F07/F10	17	30x80
0200	148	148	F10/F07	22	30x80
0350	260	260	F10/F07	22	30x80
0600	439	439	F12/F10	27	30x130
0950	683	683	F14/F10	36	30x130
1600	1149	1149	F16	46	30x130
2500	1900	1900	F16	46	30x130
4000	3047	3047	F25	55	30x130
