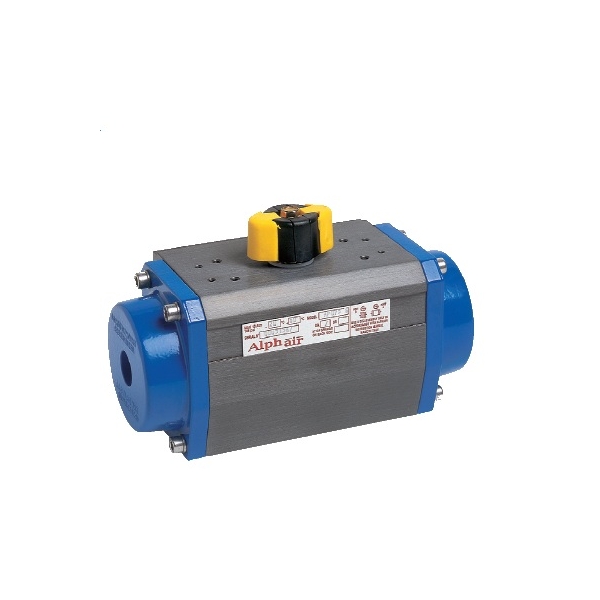

AP - Actionare pneumatica

Cod AP

AP - Actionare pneumatica destinata motorizarii robinetelor fluture sau robinetelor sfera, disponibile in 2 variante: dublu efect sau simplu efect. In cazul vanelor echipate cu actionare pneumatica simplu efect acestea pot fi dupa preferinta normal inchis sau normal deschis.

Mai multe detalii

CERERE OFERTĂ

Printare

Documente

Fişa tehnică AP

AP - Actionare pneumatica

Download (565.53k)

Detalii produs

Unghi operare 90°
Corp aluminiu
Indicator pozitie
Temperatura ambientala: -20°C/+80°C
Alimentare aer: max. 8 bar
Conexiune aer: 1/4"
Suport prindere ISO 5211
Anti-Ex II 2G/D c pentru zonele 1, 2, 21 & 22
Conexiune electroventil pilot conform NAMUR VDI/VDE 3845

AP - Actionare pneumatica dublu efect

TIP	CUPLU (NM) ALIMENTARE AER 6 BAR	ISO	STEA	VDI/VDE
AP42	13	F03/F05	11	NAMUR 1
AP50	18,5	F03/F05	11	NAMUR 1
AP63	33	F05	14	NAMUR 1
AP75	70.2	F05/F07	17	NAMUR 1
AP85	106,9	F05/F07	17	NAMUR 1
AP100	166,4	F07/F10	17	NAMUR 1
AP115	274,5	F07/F10	22	NAMUR 3
AP125	361,1	F07/F10	22	NAMUR 3
AP145	520,2	F10/F12	27	NAMUR 3
AP160	710,1	F12	27	NAMUR 6
AP180	958	F14	36	NAMUR 6
AP200	1333	F14	36	NAMUR 6
AP240	2235	F14	36	NAMUR 6
AP270	3235	F16	46	NAMUR 6
AP330	5469	F16	46	NAMUR 6

APS - Actionare pneumatica simplu efect, revenire cu arc

TIP	CUPLU (NM) ALIMENTARE AER 6 BAR		ISO	STEA	VDI/VDE
TIP	Deschidere aer	Inchidere arc	ISO	STEA	VDI/VDE
APS42	8,1	4,1	F03/F05	11	NAMUR 1
APS50	11,5	7	F03/F05	11	NAMUR 1
APS63	18,5	12,5	F05	14	NAMUR 1
APS75	45,1	25,3	F05/F07	17	NAMUR 1
APS85	69,1	37,8	F05/F07	17	NAMUR 1
APS100	106,4	60	F07/F10	17	NAMUR 1
APS115	168,5	106	F07/F10	22	NAMUR 3
APS125	233,6	127,5	F07/F10	22	NAMUR 3
APS145	316	184	F10/F12	27	NAMUR 3
APS160	444,8	265,3	F12	27	NAMUR 6
APS180	575,9	382,1	F14	36	NAMUR 6
APS200	847,2	484,1	F14	36	NAMUR 6
APS240	1328	907	F14	36	NAMUR 6
APS270	1825	1410	F16	46	NAMUR 6
APS330	3253	2216	F16	46	NAMUR 6
